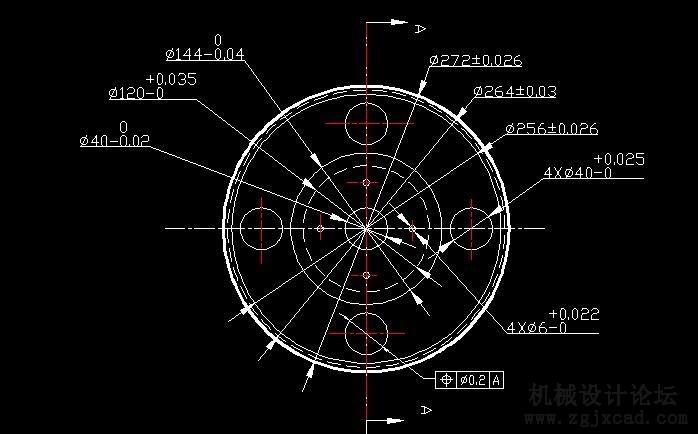

这个零件图有什么错的吗

感觉有点头晕

8个环孔最好编注他们的半径圆，侧面小孔是几个，如何分布？？

不要钱啊，满眼都是公差。

。。。这图谁画的，拖回去重修好了。这对应关系，这精度要求，这还明显的漏了个尺寸。。。。

错误多多。
1、机械制图标准里明确告知虚线轮廓线不宜标注尺寸。
2、梯阶旋转体，直径尺寸应该尽量标注在柱面投影。
3、对应关系、精度要求一锅粥。

这做的是啥东西啊，每个尺寸都标公差

粗糙度1.6，那个1.6放的地方
下图，右下角，直径一个6，一个5，不知道是什么，估计是螺纹

一味的标公差想显示自己的水平。哈哈，好像加工费用不用自己掏钱似的。。

找个老师傅给你上一课吧，机械绘图并不是把改画的都画上、该标上都表上就算完事了。
