形位公差,这个标得对不对
只看楼主
楼主
satanskiss
收藏
2013-11-7 15:56:56

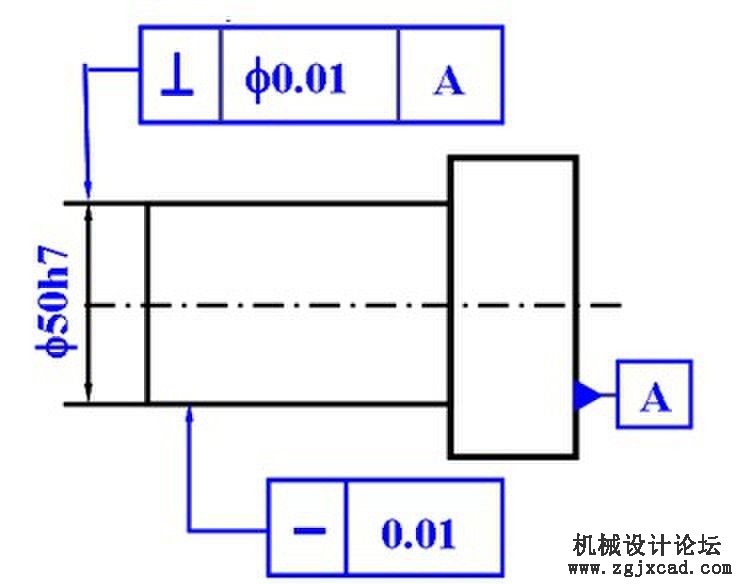

大家看看这个线性公差标的可对啊?是不是应该标同轴度啊?
沙发
angel1399793
2013-11-7 18:04:00
A基准为平面,怎么同轴?
板凳
satanskiss
2013-11-7 16:00:50
还有这个的线性公差是不是多余的?
地板
樱木花道1
2013-11-7 18:05:00
哎,帮不上忙,形位公差是我的死穴啊,标注几乎没有用过,再说也不知道如何测量,晚上回去了解了解
5
#
斯文棒棒
2013-11-7 16:02:18
圆度是控制圆锥截面的圆度误差的,直线度是控制圆锥母线的直线度误差的,两者互不相关。多不多余主要看你的使用要求。
6
#
机械偏执狂
2013-11-7 16:08:10
要看装配关系啊
7
#
浴火凤凰
2013-11-7 16:09:21
两个都没有问题。
直线度指向一个表面,是控制表面该视图方向每一条直线元素误差的几何公差。http://www.tec-ease.cn/Chap4_Train%20cn.pdf
8
#
WUHANLIST
2013-11-7 16:14:55
直线度公差标在轮廓线上和标在直径尺寸线上意义不一样,你想取哪一个。正如垂直度标的是指轴线与基准A的垂直。
9
#
茉莉素馨
2013-11-7 16:24:27
10
#
satanskiss
2013-11-7 16:26:54
似乎明白了些,谢谢啦,继续像大家学习
