这张日本图中标注的含义，换成国标是怎么个标法啊？
只看楼主
楼主
机械结构新
收藏
2013-11-14 22:04:14

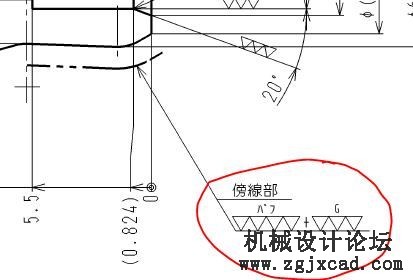

大家请指教一下，这张日本图中标注的含义，换成国标是怎么个标法啊？ 谢谢了。
沙发
waiwai0809
2013-11-14 22:05:04
你这是借用国外的图纸吗？貌似是要仿制，呵呵。
板凳
机械结构新
2013-11-14 22:05:45
waiwai0809 发表于 2013-10-23 11:28
你这是借用国外的图纸吗？貌似是要仿制，呵呵。
不是仿制，是要加工，就是不知道含义，请指教，谢谢……
地板
ame0624
2013-11-14 22:06:18
似乎是粗糙度
5
#
机械结构新
2013-11-14 22:07:18
ame0624 发表于 2013-10-23 11:41
似乎是粗糙度
加号后面的了解了 是光洁度磨削加工前面的不知道了追加说明：图纸是个销钉 指的部位是圆弧的位置
6
#
085304229
2013-11-14 22:08:03
看上去应该是粗糙度，具体的你可以网上百度一下啊
7
#
机械结构新
2013-11-14 22:08:40
085304229 发表于 2013-10-23 11:50
看上去应该是粗糙度，具体的你可以网上百度一下啊
谢谢你的建议，后面的度娘给出答案了，前面四个三角形上面加日文的还不清楚！
8
#
2012过客
2013-11-14 22:09:18
是粗糙度，架G是要磨的，但两个加在一起还真没有见过！！
9
#
tsar1987
2013-11-14 22:10:11
バフ 表面加工,镜面研磨加工的意思
四个花就得研磨加工了
10
#
如果云知道
2013-11-14 22:10:49
是研磨
