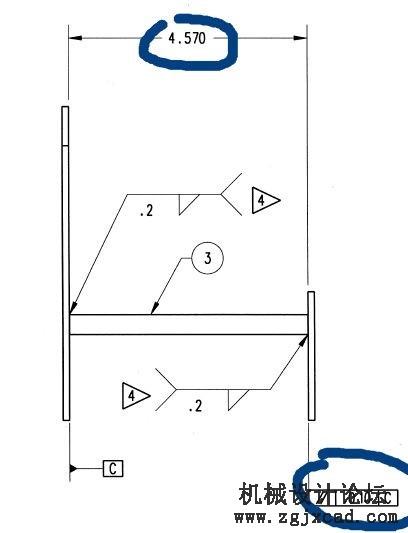

以上尺寸是英制
这是2个面的尺寸和平行度
4.570这个尺寸的公差是+-0.010。
但又标了一个平行度。
那么这2个面，我量出来在什么范围之内是符合图面要求的？

形位公差比尺寸公差还大？

可以问一下客户，两个公差以哪个为准？

尺寸公差指实际尺寸应在4.56~4.58之间
而平行度是指以C平面为基准的两平行面所包容的最小实际平面距离，与4.57没有关系啊

公差采用什么原则啊，如果两个尺寸都很重要的话，那都要保证。

请问楼主，这是焊接件吗？
.01" = 0.0254 mm
4.57" = 11.608 mm ，按照图纸比例看两块板的厚度，大约是0.8mm左右，
很难搞得说。

路过

保证平面度吧，4.565-4.575合格
是这样吗？

诸位的形位公差课都应回炉再造。
尺寸要求 4.570±.010，定义了.020 的公差带。平面度要求.010是进一步约束连个面的平行关系，这个.010 在尺寸公差带.020的范围内浮动。

0.01×25.4=？
