大学生设计求解答 凸轮能否与旋转轴作用（有图）
只看楼主
楼主
名字太炫不好
收藏
2013-11-14 22:35:47

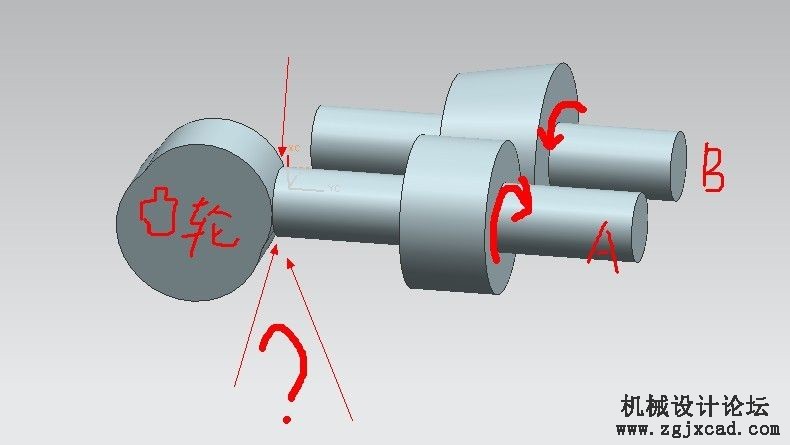

随便画了一下
设计思路是 想让 A轴被凸轮压向右边 向右前进的同时A轴会被 B轴（连续旋转） 带动 完成整个动作
现在的问题是 A轴与凸轮之间 如何能不干涉 能否 实现 求解答
沙发
angel1399793
2013-11-14 22:36:37
可以实现。
给A一个“外套”即可
板凳
名字太炫不好
2013-11-14 22:37:25
angel1399793 发表于 2013-7-13 19:30
可以实现。
给A一个“外套”即可
外套？ 求详细啊不太明白
地板
angel1399793
2013-11-14 22:38:04

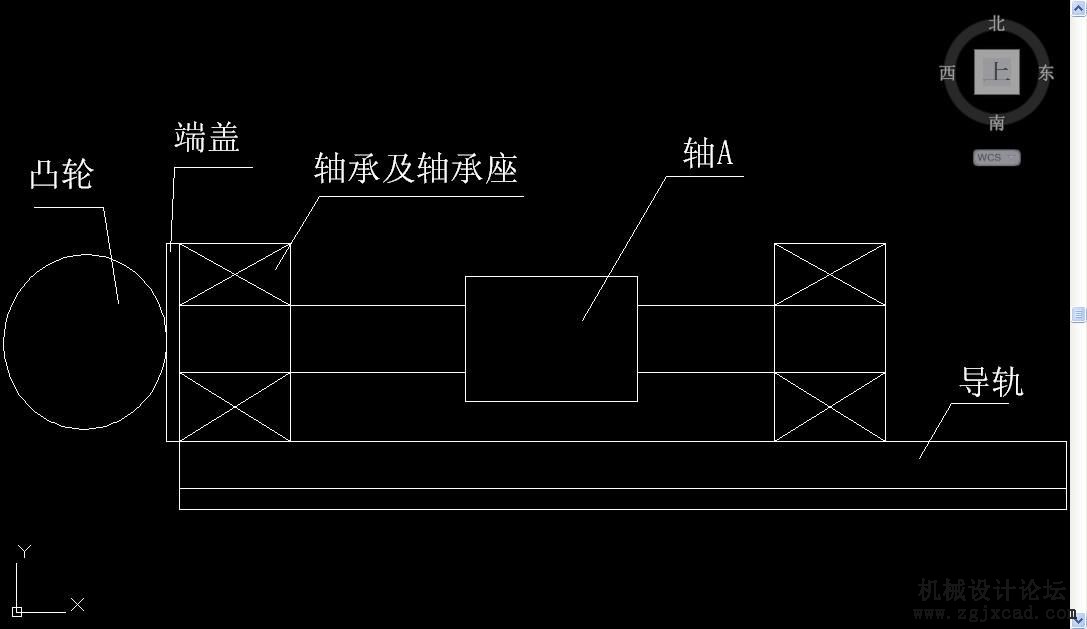

这个意思：
5
#
桂花暗香
2013-11-14 22:39:03

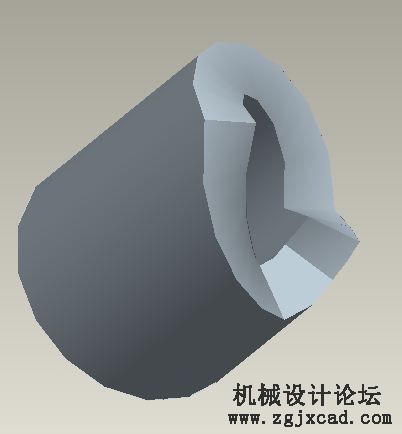

其实在左侧加入如图的凸轮就可以！这样就少个传动。
6
#
爱猫人士薛定谔
2013-11-14 22:39:43
可以啊，就是直接接触的话会磨损。
楼上天使的方案可行，
其实就和普车里的换挡一样啊，用滑移齿轮也行，只是用凸轮来控制档位，不过要关机换挡，否则齿轮会打坏。
7
#
mekiss
2013-11-14 22:40:31
不明白最终目的
8
#
Cavalier_Ricky
2013-11-14 22:41:24
B是打算怎么带动A？
9
#
名字太炫不好
2013-11-14 22:42:23
Cavalier_Ricky 发表于 2013-7-13 22:01
B是打算怎么带动A？
A轴上有个橡皮轮 B轴上那个带锥度的 橡皮轮 A向右移动到极限位置时 2个橡皮轮 摩擦就带动了
10
#
名字太炫不好
2013-11-14 22:43:15
昨天晚上 已经想到了凸轮不用和A轴接触了 底座是一个直线滑台所以 打算让 滑台和凸轮 作用可行的吧？
