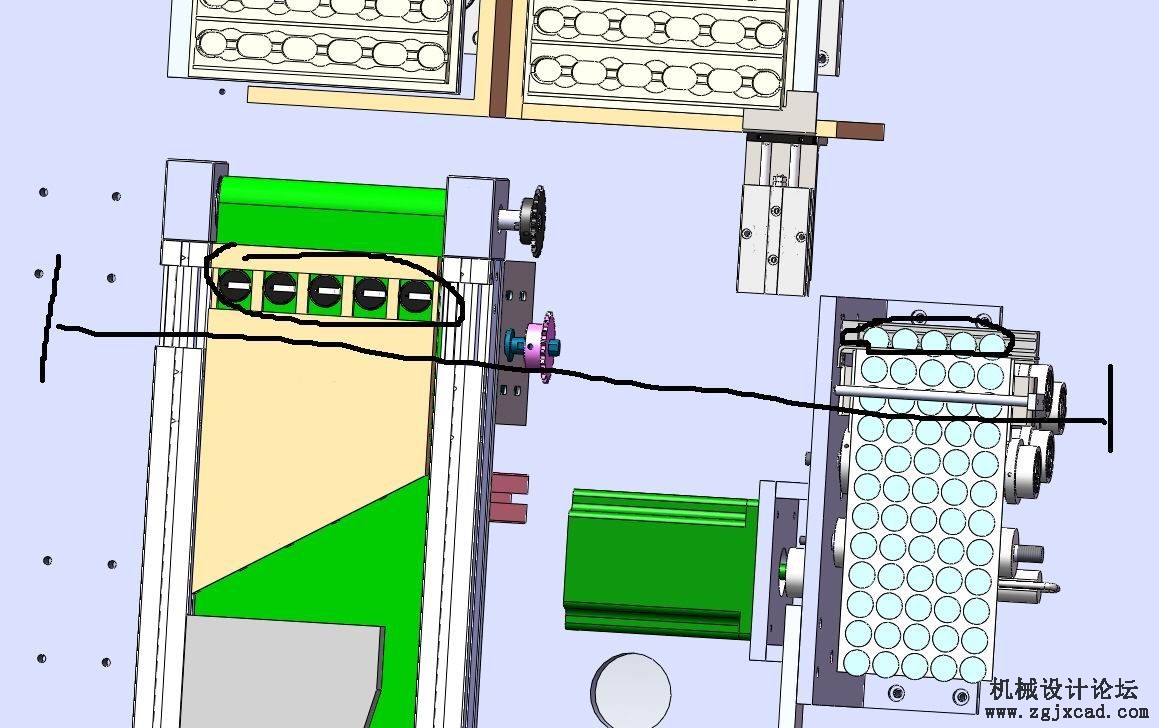

如图一排5个物料自动放在5个纽扣电池上，从右边往左边放，在机械机构吸住移动过程中 间距要变大，恒定距离的，这种机构怎么做？

黑色直线是采用气缸移动的 已经做好，但是间距可变的机构不知道怎么搞？

你说的间距可变具体指什么

做分流导向机构，再移动至下一工位。

五个独立的在导轨上，中间用绳子链接，到时候一拉。呵呵社区有人说过的。

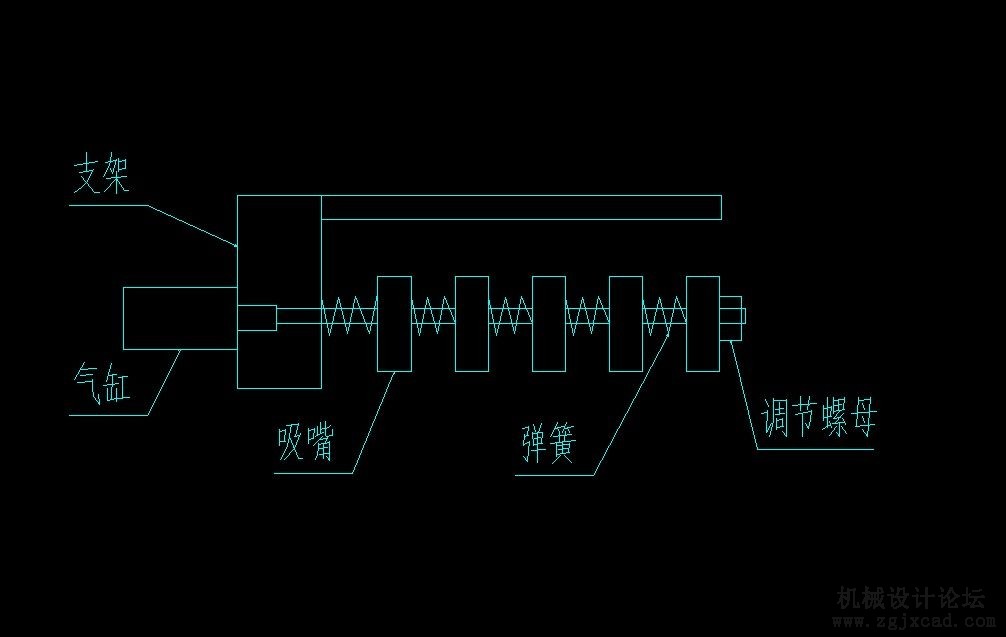

再加一套气缸，弹簧，把五个吸嘴串成一串，可自由滑动，相邻吸嘴间用弹簧间隔，装完后，调整弹簧压力，可以调整吸嘴间间距，气缸拉连杆，吸嘴收紧，吸料，到位后，气缸推拉干，弹簧作用下，吸嘴分开

我再提供一个思路，一根螺杆，穿五个块（吸嘴固定在小块上），左边俩左旋螺纹，右边俩右旋螺纹，中间固定不动其他四个向他看齐，然后固定在一个滑道上，螺杆的驱动可以用电机或摆缸。

zerowing 发表于 2013-4-19 14:03

你说的间距可变具体指什么
右边每个间距是18 左边每个是28，用5个真空吸嘴，从右边到左边
